Было решено наконец-то навести порядок на столе, ну или хотя-бы начать наводить. На столе уже долгое время валялись всякие "шурушки" в виде разъемов, макетных плат, корпуса: потихоньку набирались компоненты для изготовления запасного FRN линка для си-би диапазона. И вот - закуплен отдельный Orange Pi Zero LTS H3 ибо стало жалко разбирать в принципе рабочую но давно отставленную от работы установку на оранже с камнем H5: туда только УКВ станцию воткни - и оно работает. Ну и вот, от мысли к делу:

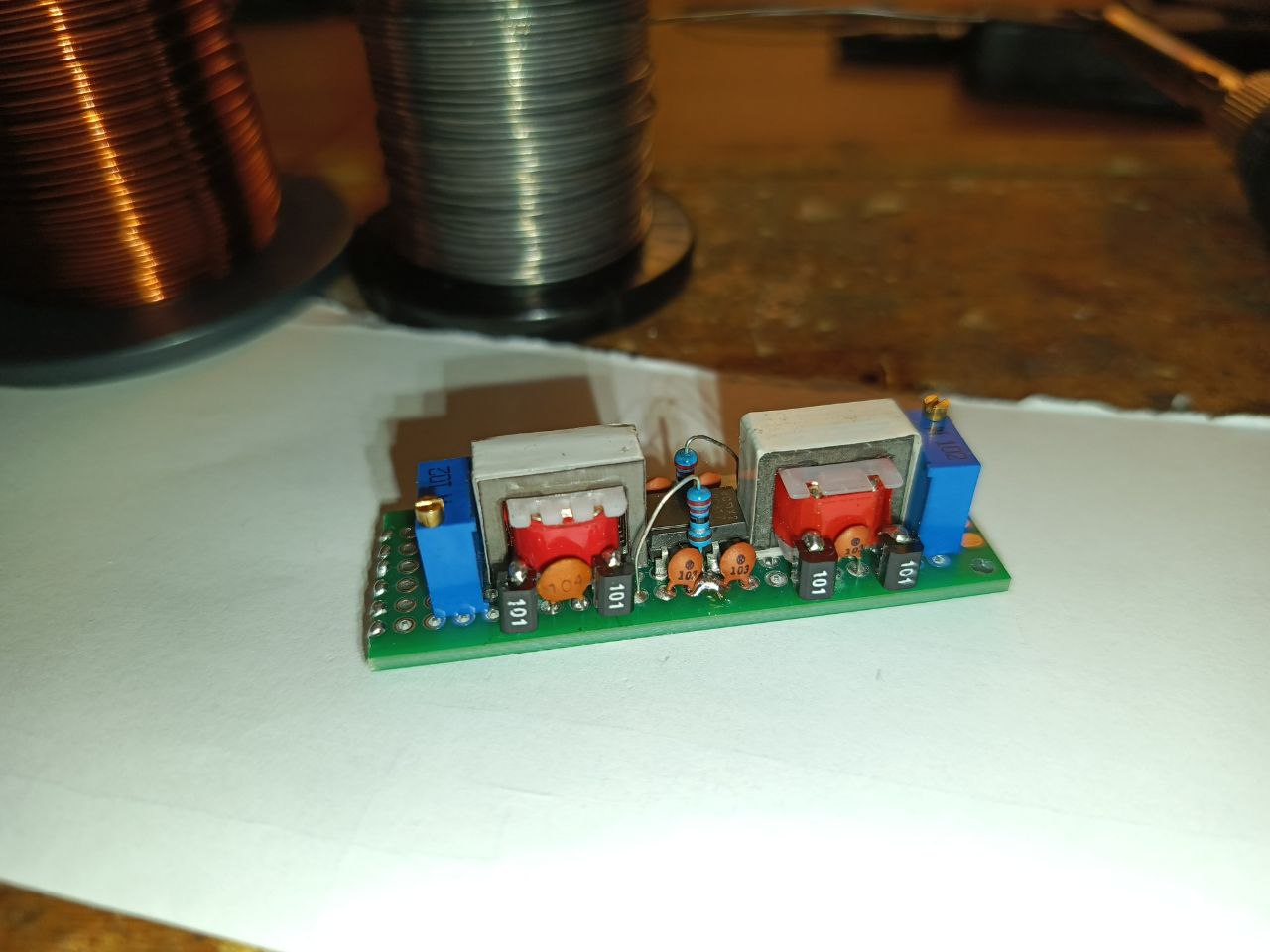

Так как дело будет для сибишки, а это 27 МГц, то шум от микрокомпьютера должен быть вырезан максимально. С учётом доступных в РФ деталей конечно. Трансформаторы естественно китайские. А какими им ещё быть? Дешевые, но дорогие во первых слишком дорогие для задачи, а во вторых ещё и не понятно, насколько они хороши внутри, ибо может быть та-же какаха только в красивой обертке. Суть дешевых трансформаторов скорее не в том чтобы согласовать звуковые линии по сопротивлению, а в том чтобы вырезать максимально всякий высокочастотный мусор. Так как обмотки этих трансофрматоров намотаны поверх друг друга без какой либо изоляции, без секционирования и экранирования - через них вполне таки лезет, хотя какое-то ослабление они всё-еще дают. Детальки с индексом 101 - это так называемые ferrite beads, индуктивности на 100 мкГн, которые по идее должны резать всё высокочастотное дерьмо дюже бодро. В целом, на тестах получилось то что хотелось, но не до конца:
Если питать устройства (линк и радиостанцию) от разных источников питания, а радиостанцию например заземлить - то всякие 50 Гц всё-равно вполне спокойно полезут через всё это и будут весело гудеть в обе стороны. При том что мультиметром всё это не звонится никак, ни по активным линиям, ни по земле. То есть это полная развязка, в том числе и земли. Почему гудит? Потому-что трансформаторы китайские - кал. Секционирование, экранирование, где вы...
Но надо сказать что мусор высокочастотный через эту развязку не лезет. Ну и если питать всю установку (линк и радиостанцию) от одного источника питания, то мусор расползается по проводам питания в сторону земли - минуя при этом звуковые цепи.

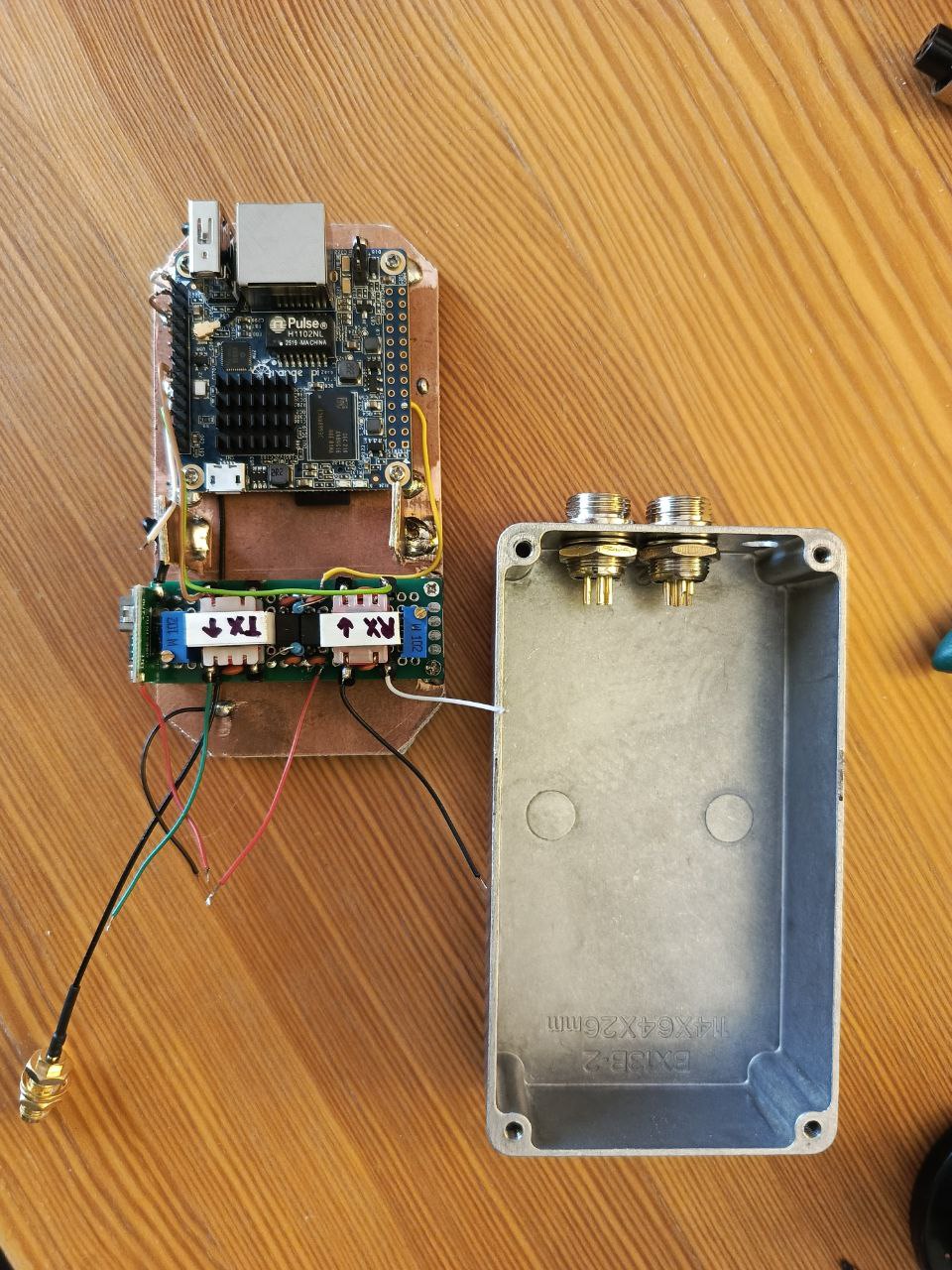

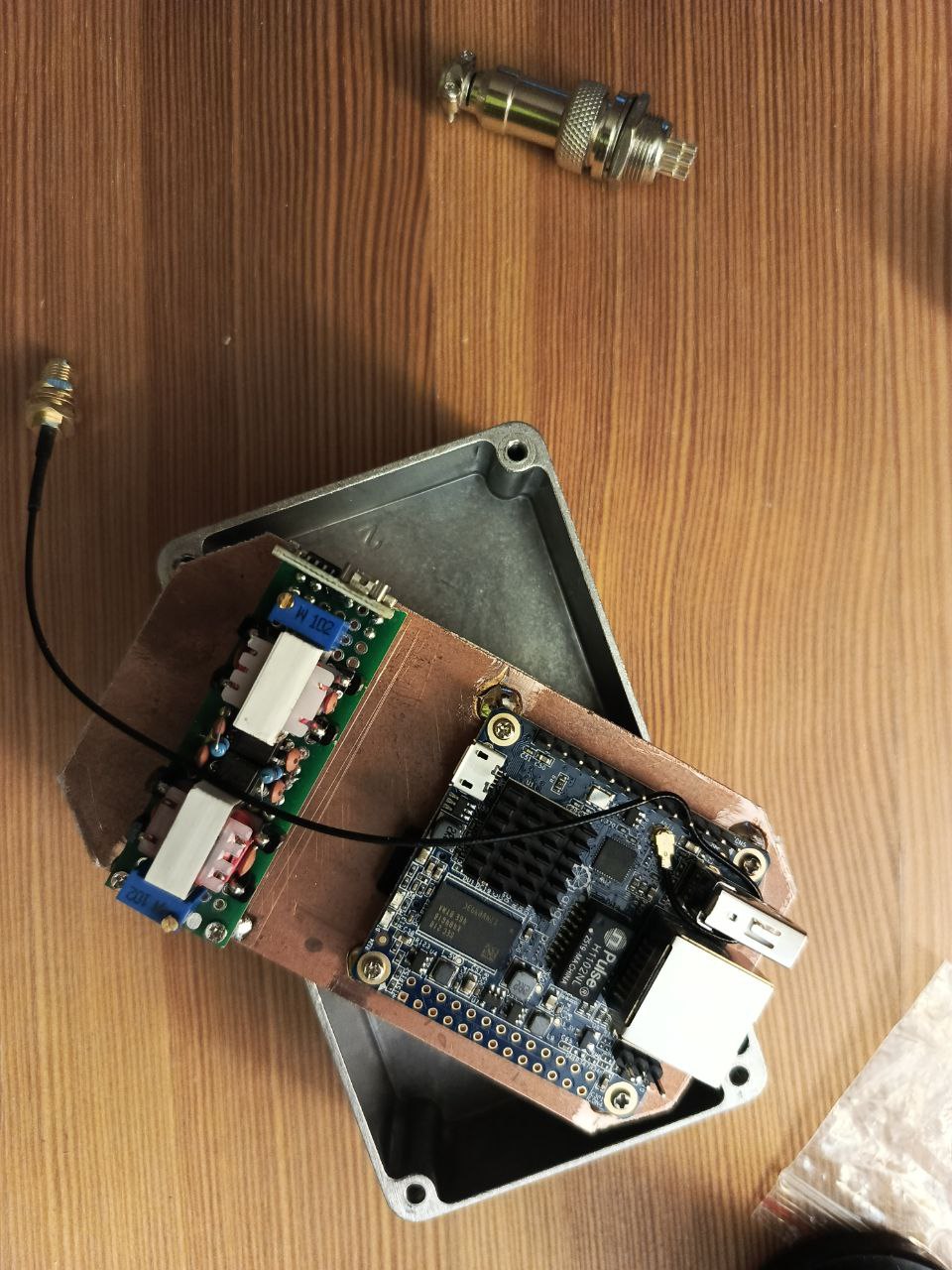

Было решено не выводить Ethernet, а довольствоваться только WiFi. Если нужен езернет - коробка открывается, вся плата поднимается к верху концом с езернетом, и впёрёд. Почему? Потому-что он нужен раз в 5 лет. Мне в целом не пригодится ни разу, полагаю. Можно было вывести через разъемы, но в сумме нехватает одного вывода. А перезакупать другие разъемы - не эта задача. Задача использовать те что валяются в коробках / на столах уже хрен знает сколько. Ну и разные они должны быть, дабы питание не было перепутано со звуком. Мы-же знаем что потом будет: из устройства выйдет весь дым, а без дыма устройства, увы, не работают.

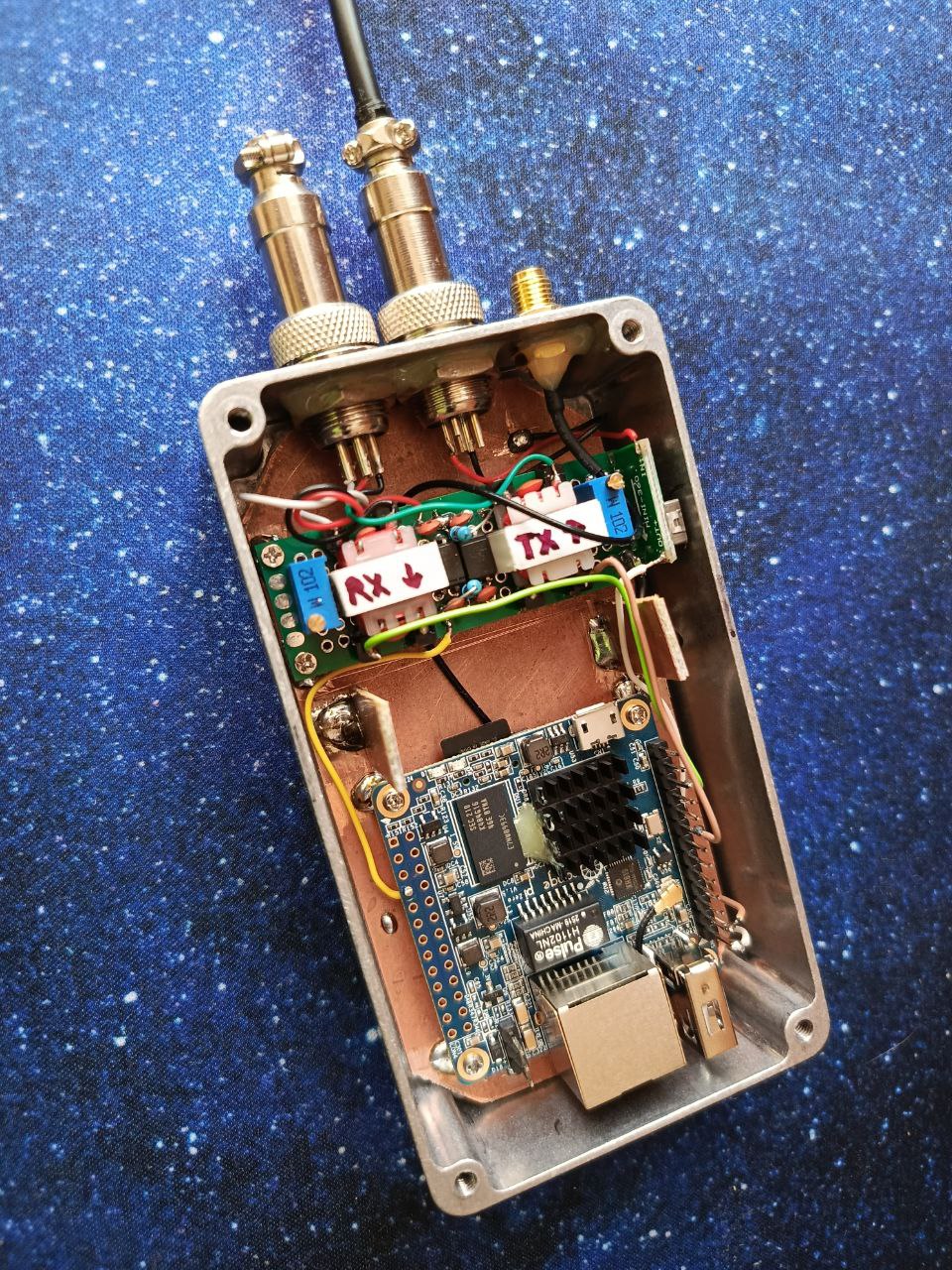

Питание коробочки спряталось на плате развязки. Задница у этого Mini-360 экранирована, электрически мусор на переменный резистор не несёт. Катушка его вся убрана в феррит, и магнитно не дотягивается до трансформатора TX. Финально была проложена терморезинка между катушкой и корпусом, немного мелких доработок, проклеивание стыков проводов к разъемам и плате согласования (потому-что предполагается что я могу захотеть это вынимать, например для доступа к езернету, и провода не должны отваливаться от всего этого дела). Ну и вот, готовое устройство:
Уже проверялось. Резисторы почти не крутил, всё заработало сразу как хотел. Удивительно. Образ для флешки у меня уже есть на эти микрокомпьютеры: просто вставил флешку, подключил радиостанцию, питание, и ... работает!

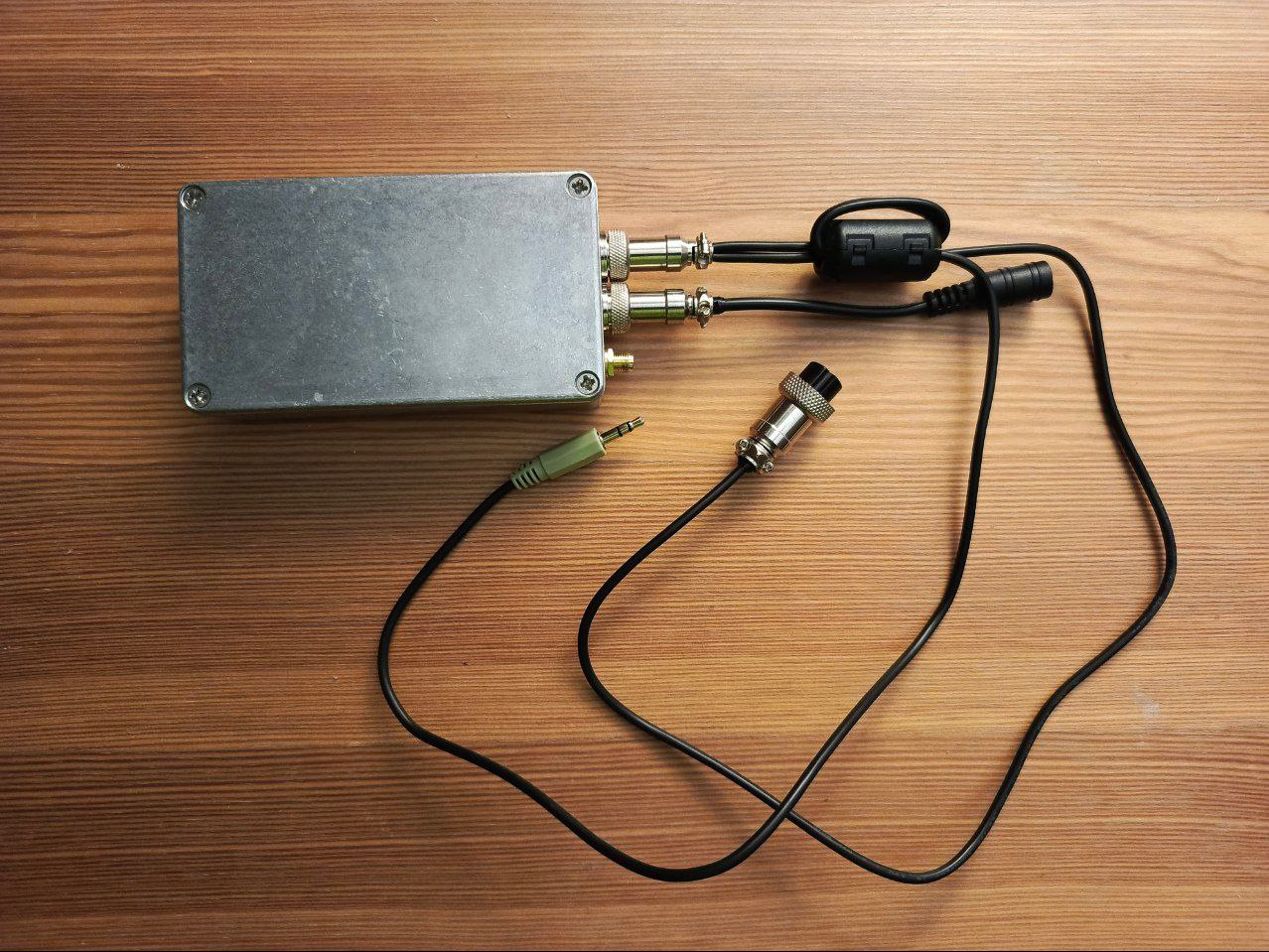

Убирается теперь это в коробку, чтобы там лежать. И по хорошему, запасное устройство не должно будет поставлено в работу никогда, если с задачей справляется основное. А оно справляется, и ФРН-линк на сиби вполе себе работает, просто в железном ящике на улице, под своей антенной. Зимой, летом, любую погоду.
