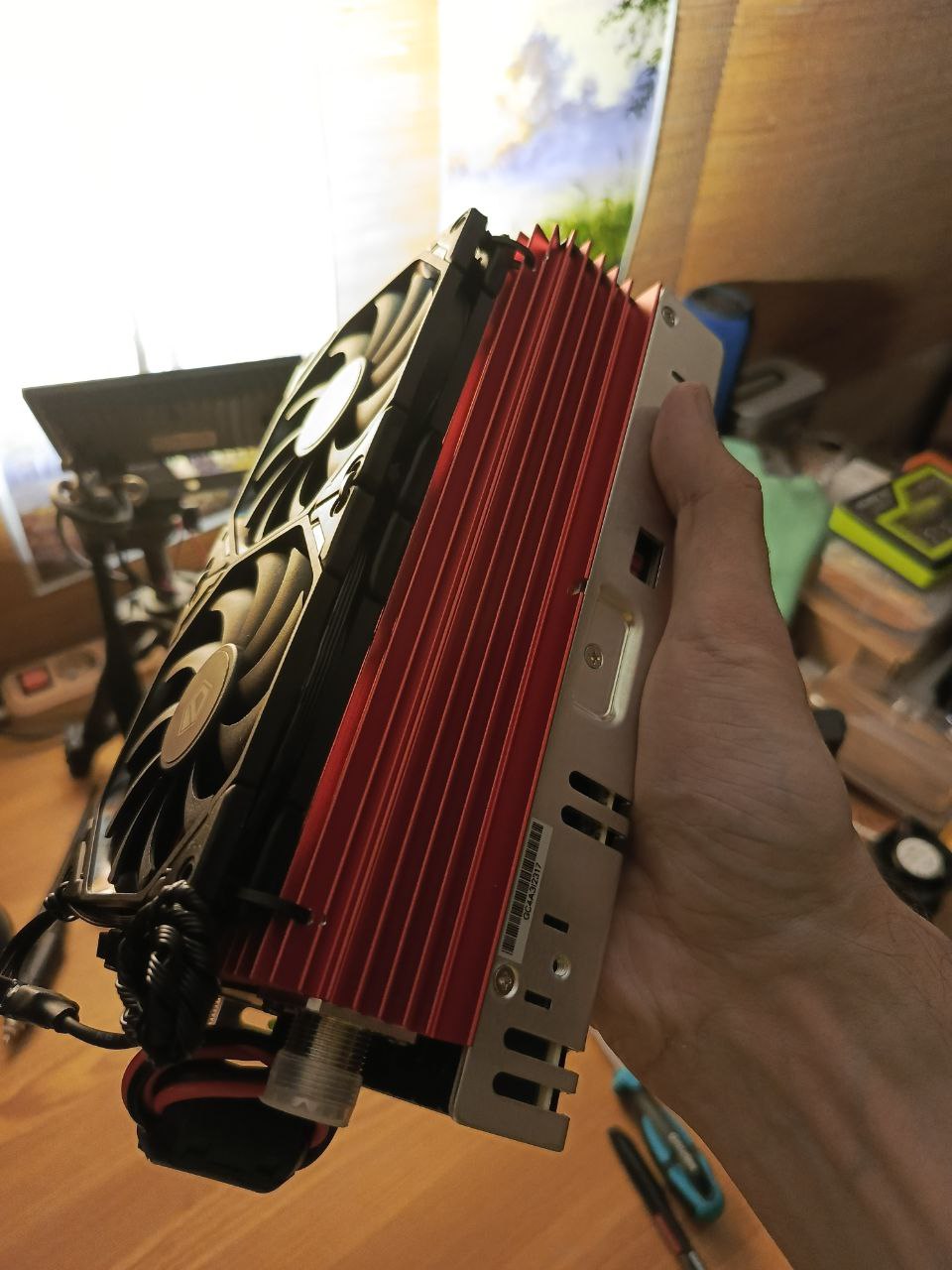

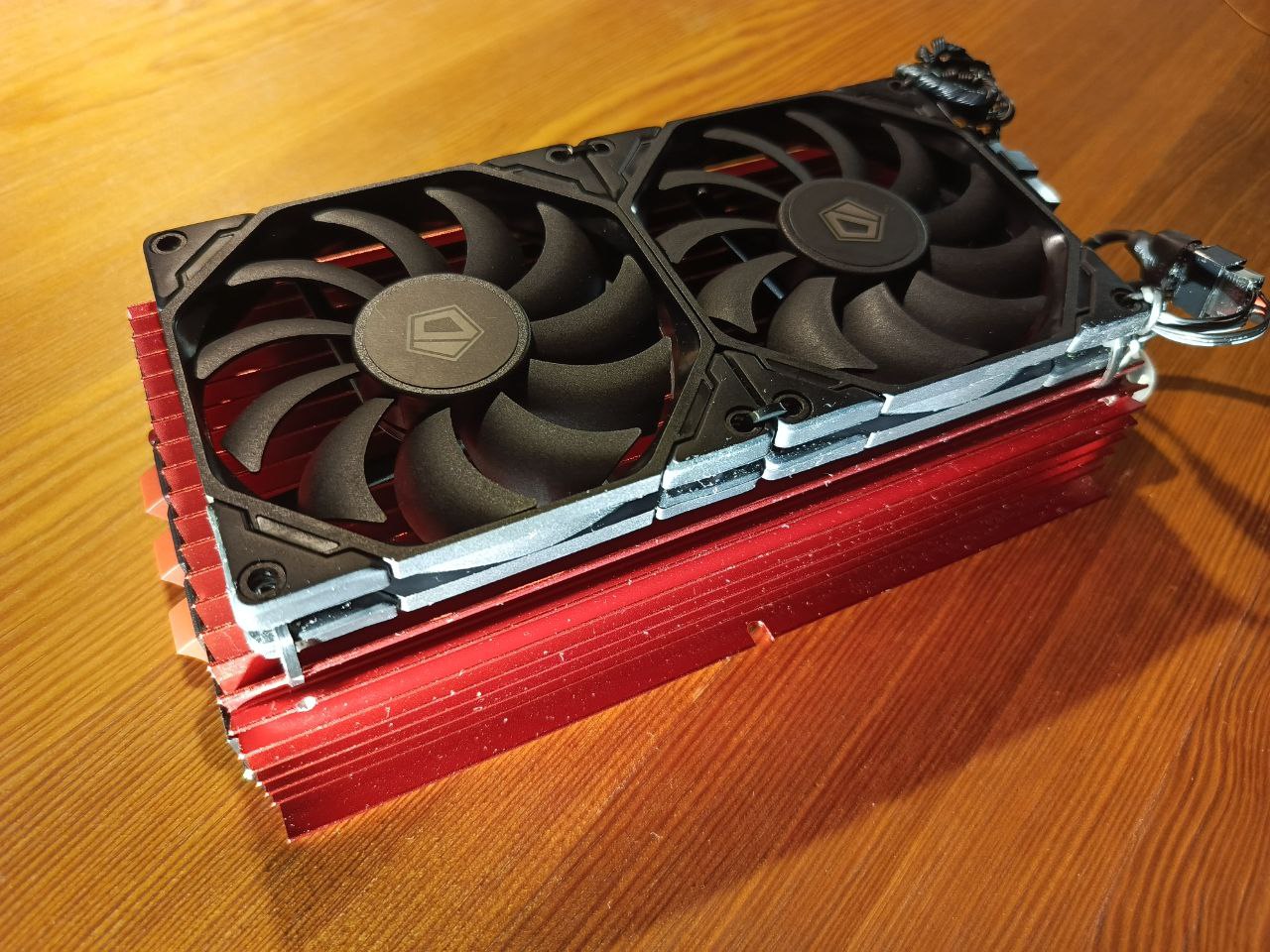

Продолжаем уплотнять разрозненные по различным ящичкам и поверхностям железки, собирая их в маленькие кучки, затем в кучки побольше, больше, и так далее. В конце - ожидается ящик со всем этим барахлом в виде единого целого. Но это в конце. А пока - вот такой бутерброд получился из китайского Baojie BJ300, кулеров, и блока питания:
Сейчас полез посмотреть старые фотографии доработок этого красного кирпича, и понял что лежит он доработанный с вентиляторами и резисторным мостом уже год, с февраля 2025. А сколько он без доработок лежал - уже и не упомнить, быстро время лететь стало в век информационного поноса и всяческих заварух.
Даже ни разу не включал его. Просто как купил - сразу доработал и убрал в коробку. А дорабатывать там было чего. Это уже не первый подобный кирпич у меня, и у всех входное сопротивление не равно 50 Ом. Отсюда кабель на входе становился рассогласован, становился "антенной" и усилитель самовозбуждался, весело принимая самого себя после того как отпускаешь кнопку передачи. Кстати в этот момент была замечена мощность около 170 Ватт, что в принципе из него можно выжать и в нормальном режиме на сиби, но только в однополосной модуляции. В частотной модуляции больше 120 Ватт не снять, ну а в амплитудной и вовсе лучше ограничиться 40 Ваттами, чтобы звучал хорошо.
Модификация простая, можно делать не глядя:

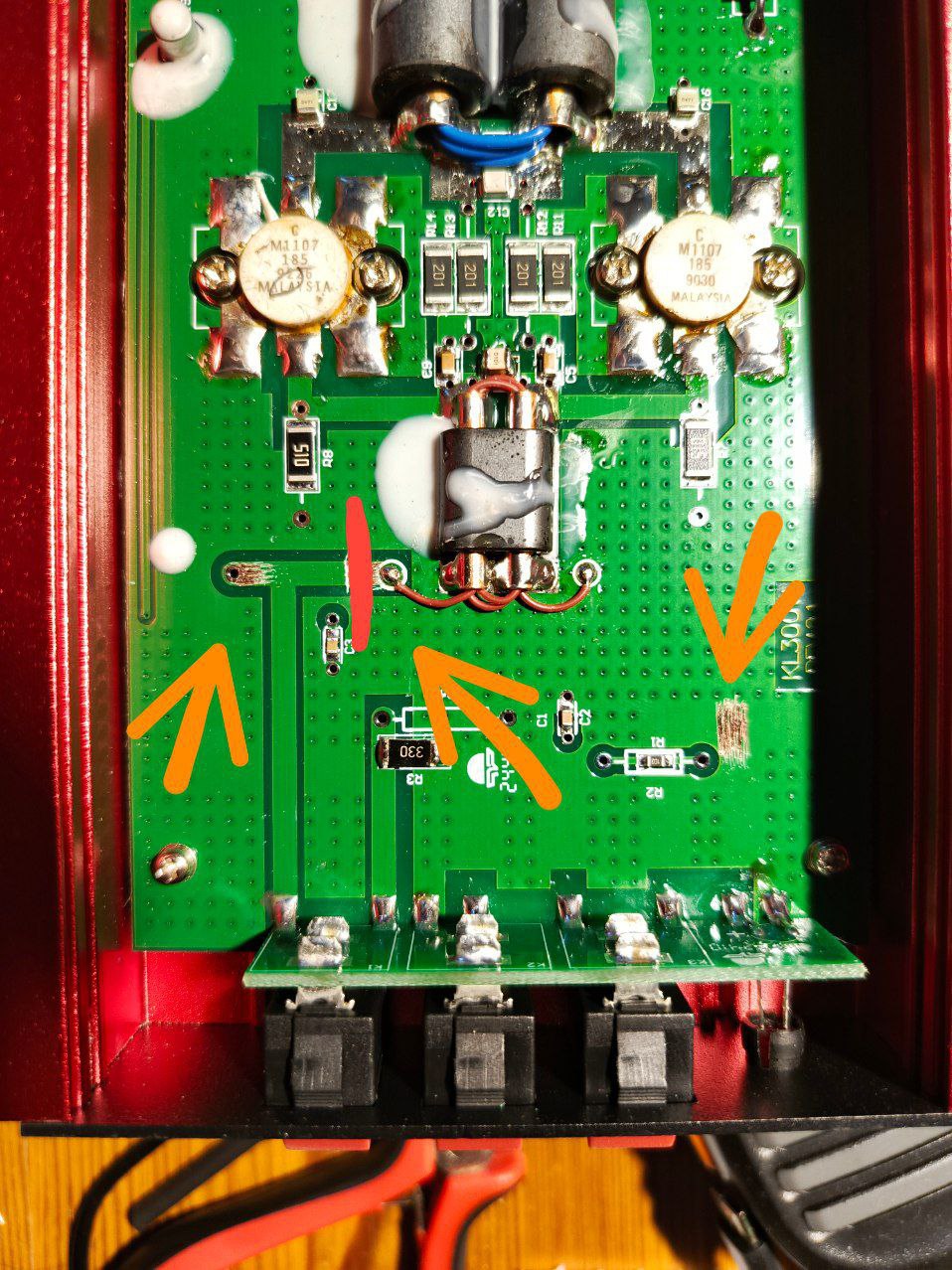

Резисторы использовал мощностью 5 Ватт. Режем дорожку на усилителе (отмечено красным) и делаем точки пайки (отмечено желтым):

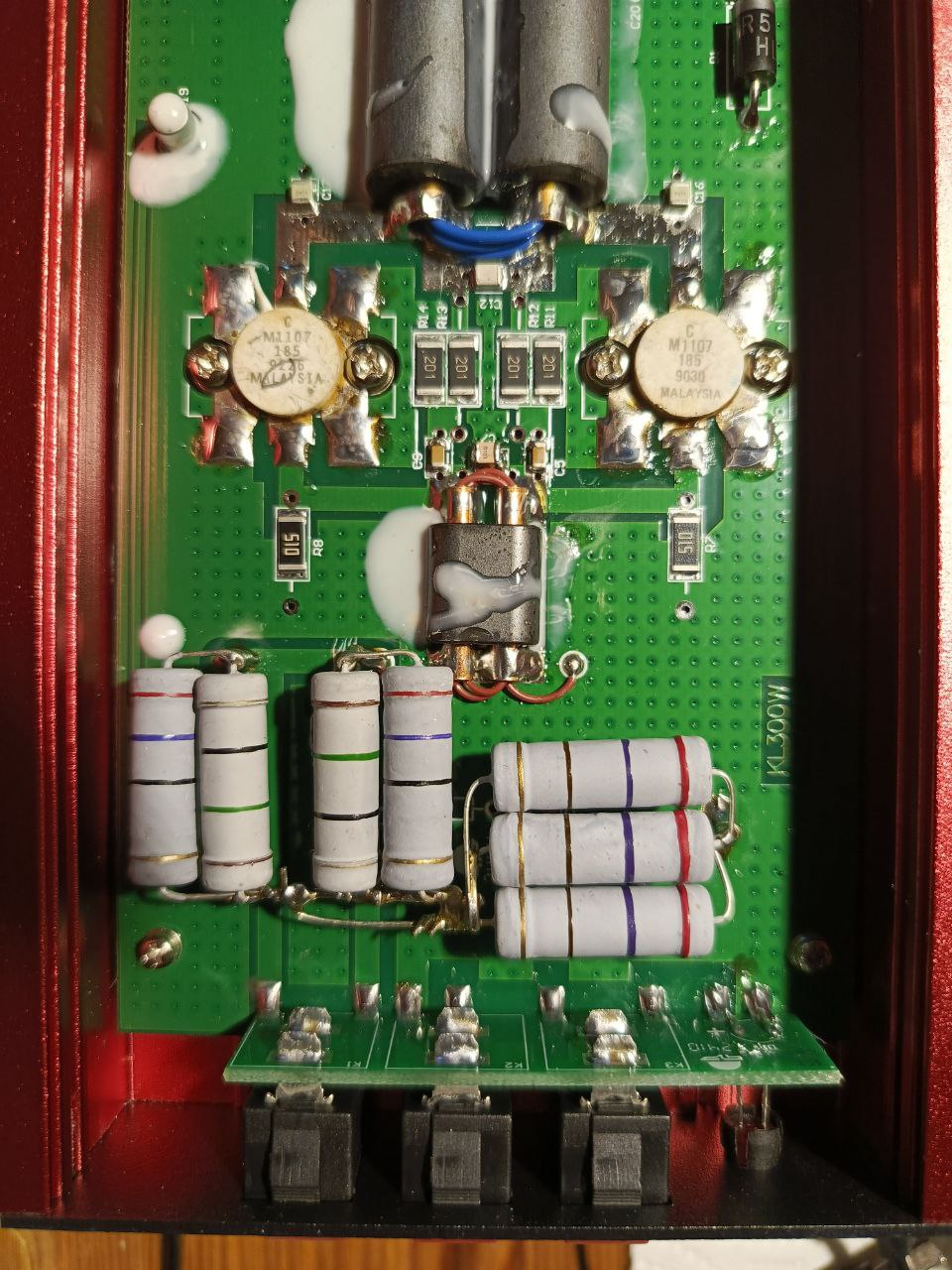

Приделываем наш колхоз:

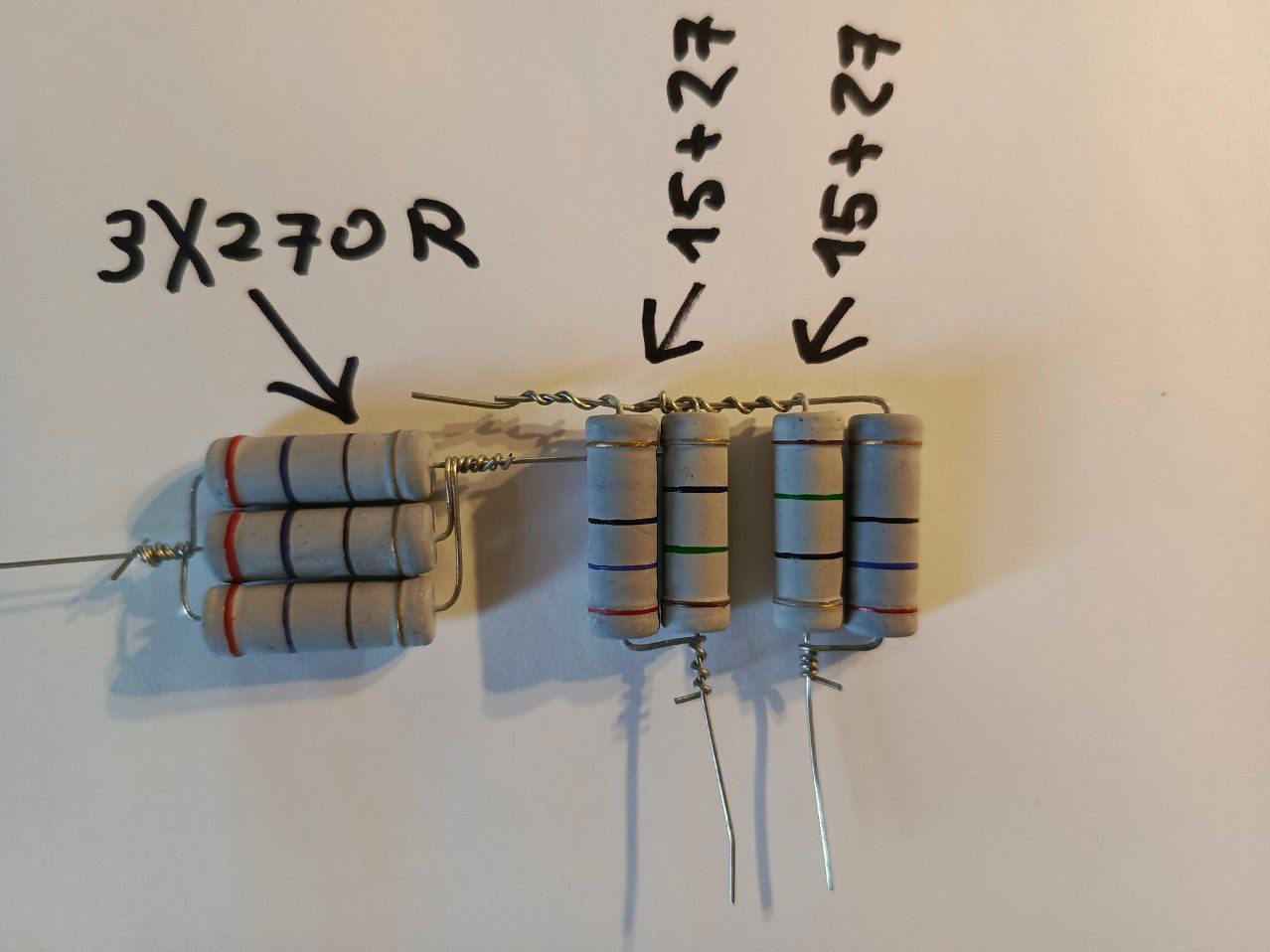

Таким образом образовался мост. Вход на первой паре резисторов, выход на второй паре (для этого и резали дорожку, чтобы разделить этим мостом), а три резистора справа - на землю. Как итог имеем 50 Ом в не зависимости от того на какой частоте в него дудеть на вход, допустимый диапазон мощности на входе от 1 до 20 ватт, и отсутствие самовозбуждения.
На сиби 27 МГц с него снимается примерно 170 Ватт, а на 14 МГц например 300. Сам на нижнем КВ его не гонял, но на ютубчике есть бразильское видео с измерениями. Там два транзистора Motorola M1107 которые в девичестве Motorola MRF247, но ходит легенда о том что на заводе есть две коробки с этими транзисторами: те что имеют лучшие характеристики - маркируются M1107 и ставятся в устройства компании Моторола на заводе, а так-же попадают в сервисные центры для ремонта этих самых устройств. А те что средненькие, что называется "average joe" - маркируются MRF247 и поступают в розницу.
На самом деле никто не знает что такое M1107, но опытным путём было выяснено, что наиболее близкий аналог это именно MRF247, а с этого транзистора номинально снимается 75 Ватт при 12.5 Вольт на 175 МГц.
Ах да. Снимать я с него собираюсь в районе 30 Ватт в частотной модуляции. Почему так мало? А зачем больше.
