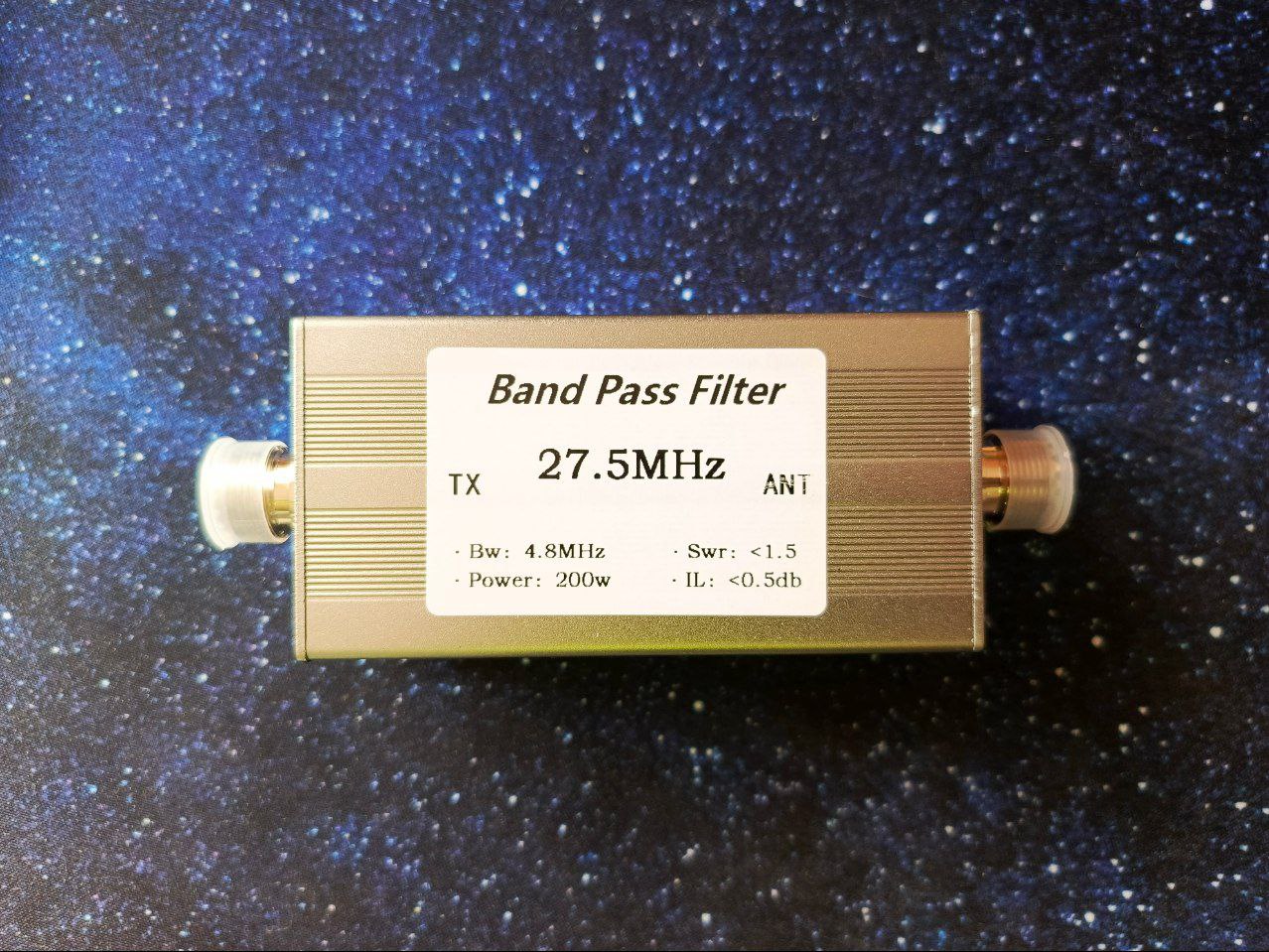

Ленивый стал. Просто взял и купил. И без этого есть куда время потратить.

Для тех кто не знает что это такое (а такое может быть), поясню: это полосовой фильтр, он-же bandpass filter, то-есть пропускает через себя он какую-то определённую полосу частот, а всё что ниже или выше - подавляет.

Эти коробочки применяются для того, чтобы во первых не перегружался приёмник всякими внеполосными сигналами, которые выше или ниже полезного сигнала по частоте, но ввиду конструктивных особенностей приёмника - могут забивать ему входные цепи и ухудшать приём. Ну а во вторых, если мы пользуемся ещё и передатчиком (а радиостанция - это как-раз тот самый случай) то нам нужно позаботиться о том, чтобы наш передатчик излучал как можно меньше внеполосного сигнала выше своей рабочей частоты, что ввиду конструктивных особенностей передатчиков опять-же - обычное дело.

Например если передатчик излучает на частоте 27.055 МГц, при формировании сигнала неизбежно появляются так называемые "гармоники", сигналы кратные основной частоте. Наиболее сильная гармоника - третья, и в нашем примере это 81.165 МГц, а нам этого излучать соврешенно не нужно, мало-ли кто там живёт сейчас :)

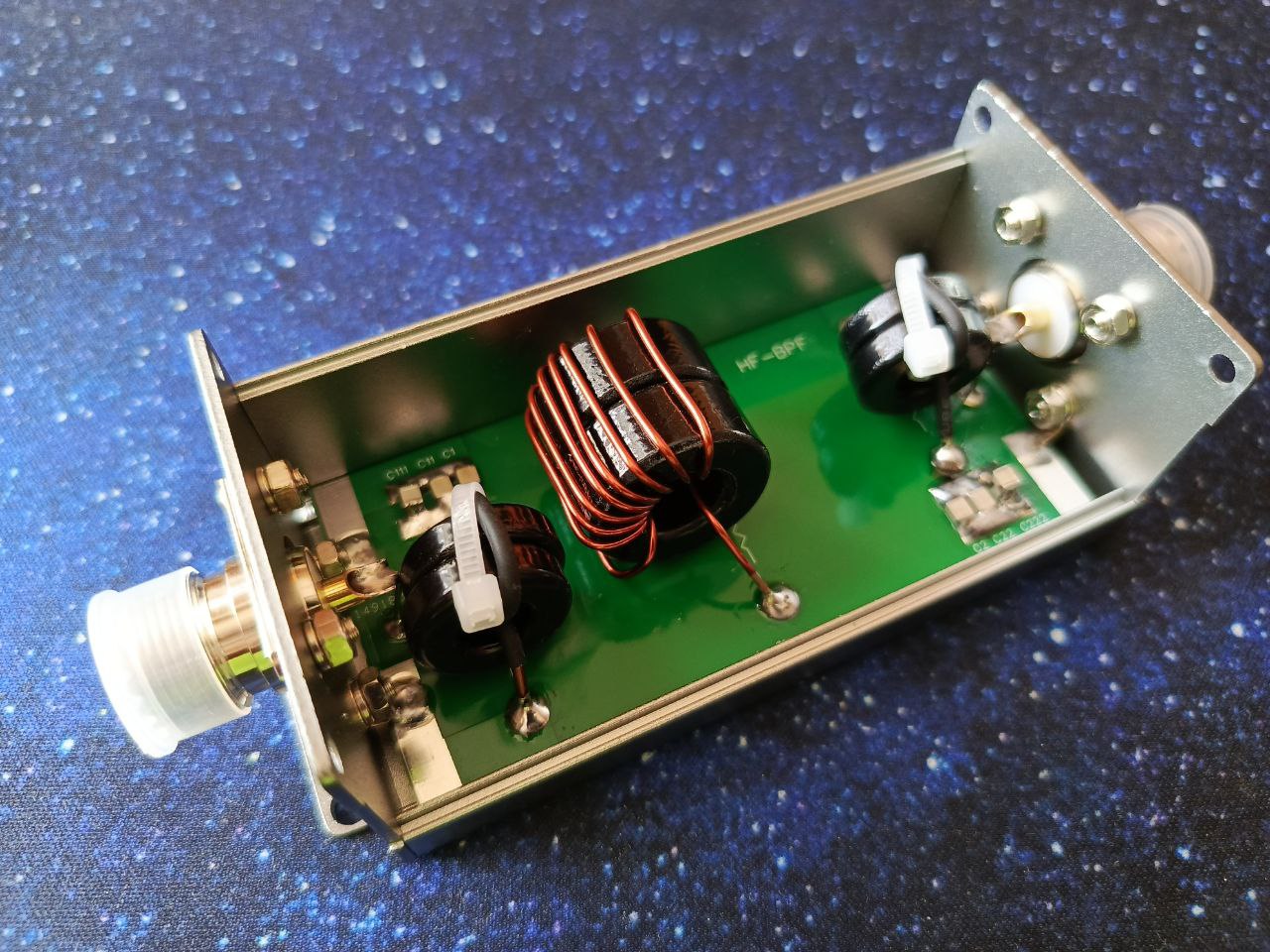

Первым делом конечно-же открываем коробочку. Нам же интересно что там внутри, и за что мы заплатили такие деньги (спойлер: не за детали и их пайку):

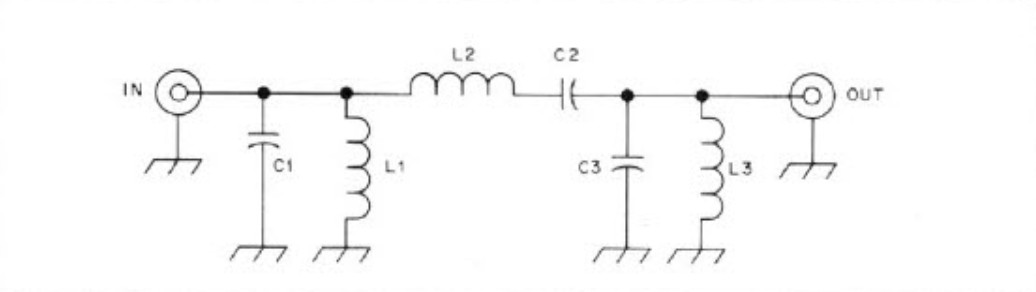

А внутри у нас ничего сверхъестественного. Примерно вот так:

Деталей не так уж и много, а вот секса с настройкой в этом деле предостаточно. Особенно когда собираешь не по "старым чертежам" :)

То есть чтобы было понятно: методом подбора, нужные индуктивности и ёмкости конденсаторов можно целый день подбирать. Даже у китайцев места под конденсаторы нехватило, и они повесили их друг на друга вторым ярусом.

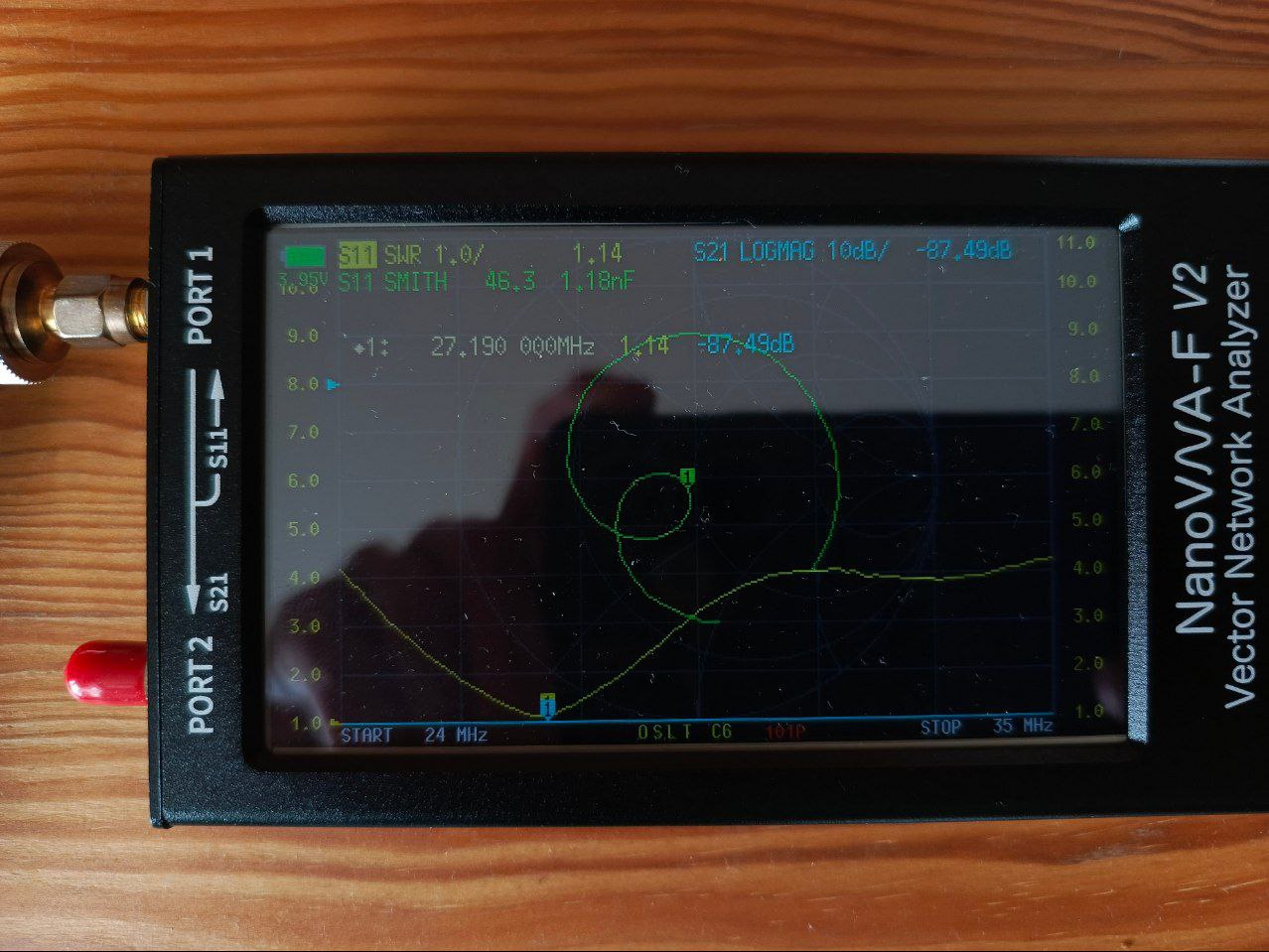

Но хватит уже воду переливать, измерения! Мерять будем на антенну. Для начала показания прибора без фильтра: вместо фильтра между кабелями вкручена качественная PL-бочка.

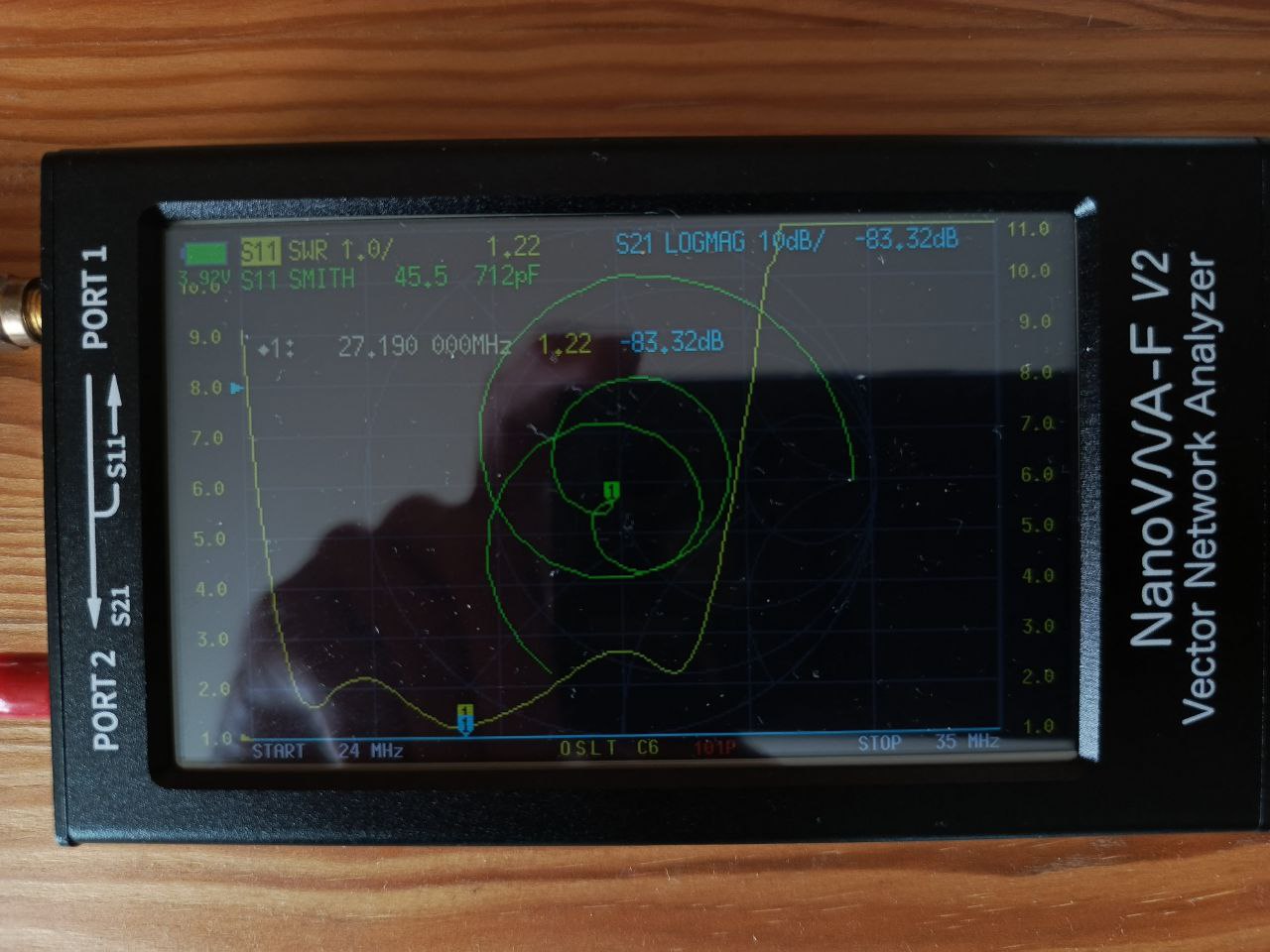

Ну и вкручиваем фильтр вместо проходной бочки:

На КСВ (коэффициент стоячей волны) сильно не повлиял, ухудшение незначительное: 1.22 вместо 1.14 (чем меньше число - тем меньше потерь). А вот бока вырезаны будут хорошо. Вниз срез начинается от 24.5 МГц, а вверх от 30.5 МГц. Идеально!
